SURFCOM TOUCH 50
| Cikkszám: | SURFCOM TOUCH 50 |
|
A SURFCOM TOUCH sorozat magas fokon kompakt típusú modellje nagy felbontással és egyenességgel

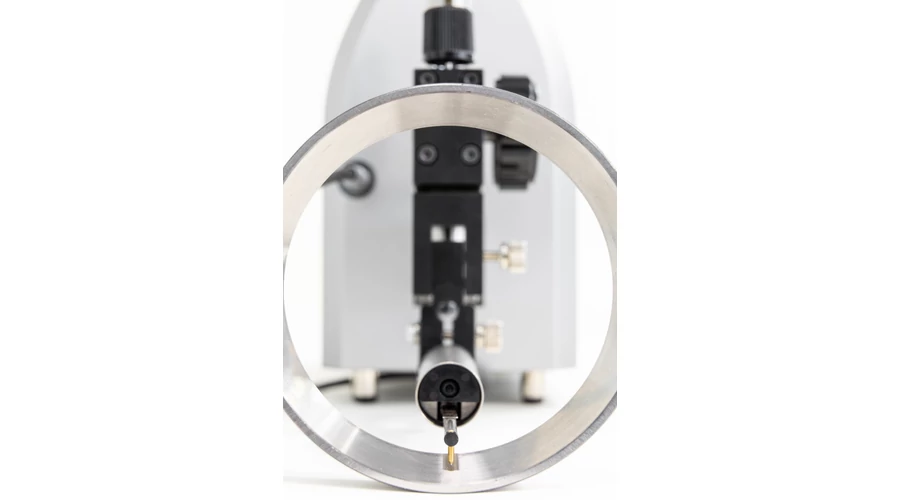

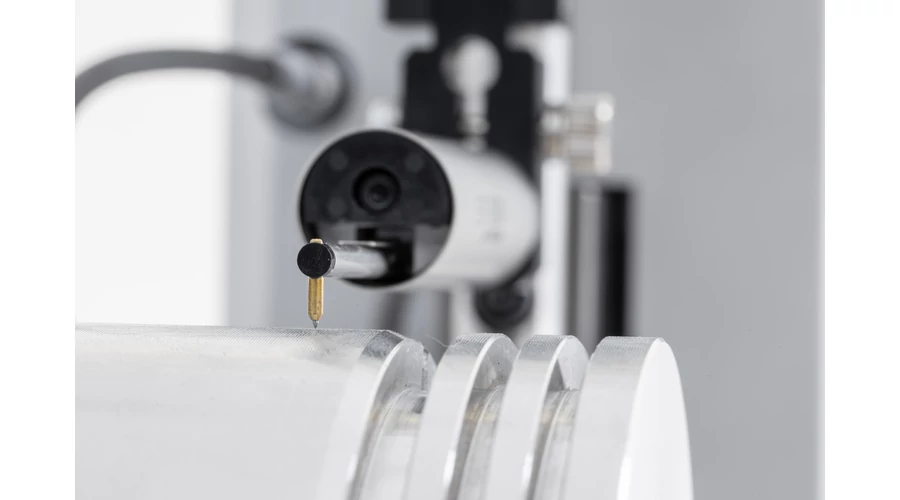

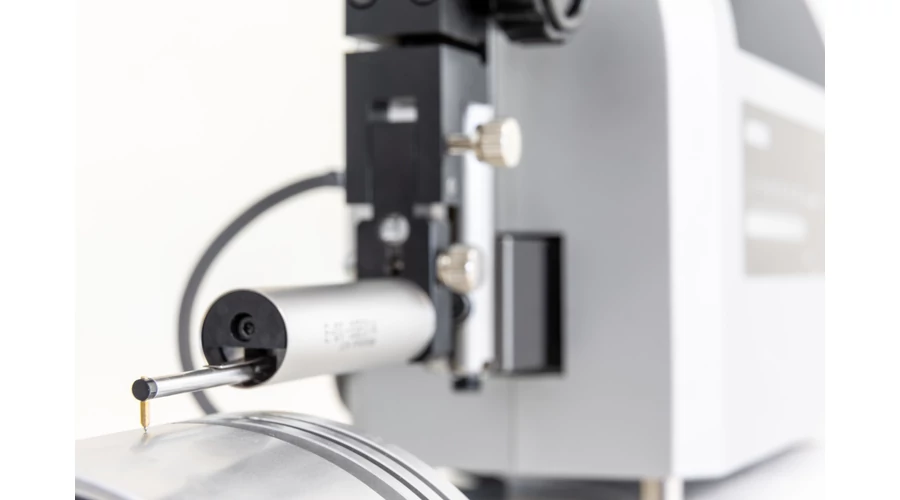

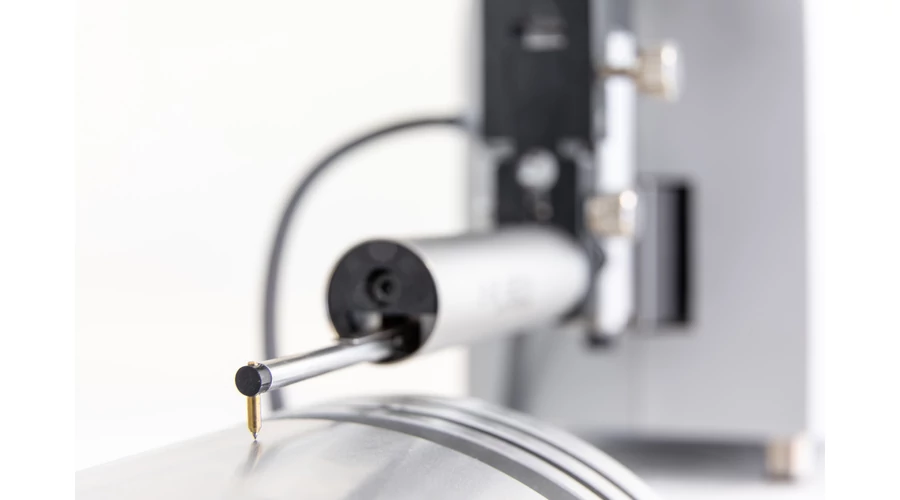

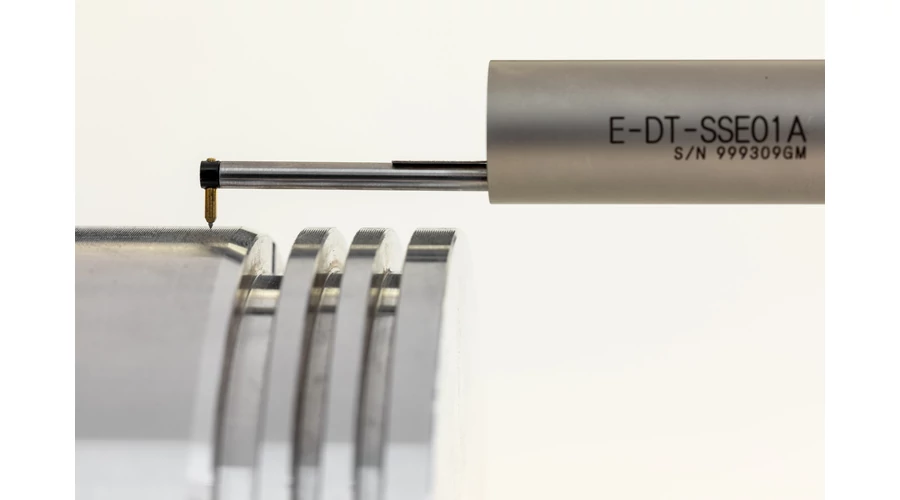

Különböző munkadarabtípusok mérhetők az mérőtapintó mély, hosszú vagy apró furatoknak, illetve gömbölyű felületeknek megfelelő megváltoztatásával. |
|
| Gyártó: |
|
Technológiák
Z tengelyre jellemző bővített mérési tartomány 800-tól 1000 µm-ig (25%-os növekedés)
A kiemelkedő teljesítményű, 1000 µm-es mérési tartománnyal és 0,0001 µm-es minimális felbontású Z tengellyel rendelkező érzékelő széles tartományú, nagy
felbontású csúsztatásmentes mérést tesz lehetővé. A mérési tartomány így nem mérlegelendő szempont. A sík felületek mellett a hullámos – például lépcsőzetes vagy gömbölyű – felszínek érdessége vagy hullámossága is egy letapogatással kiértékelhető. A mérés előtti szintezés és nullázás szintén könnyen végrehajtható.

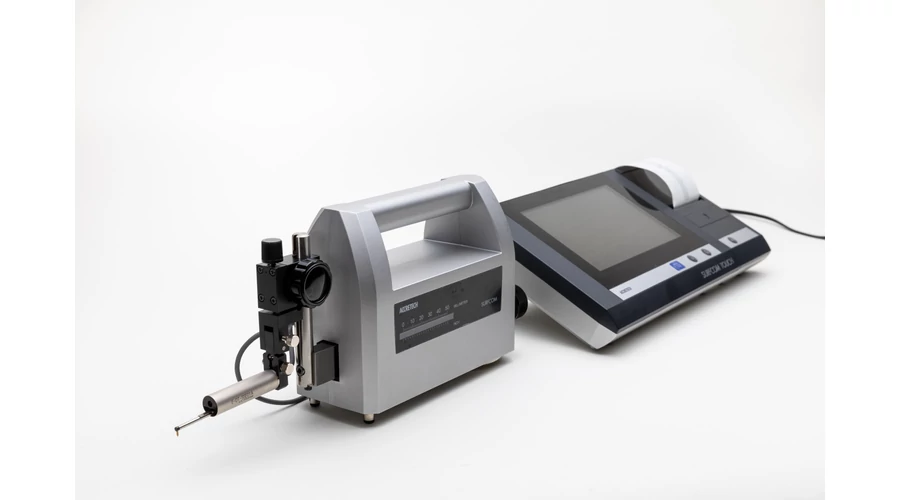

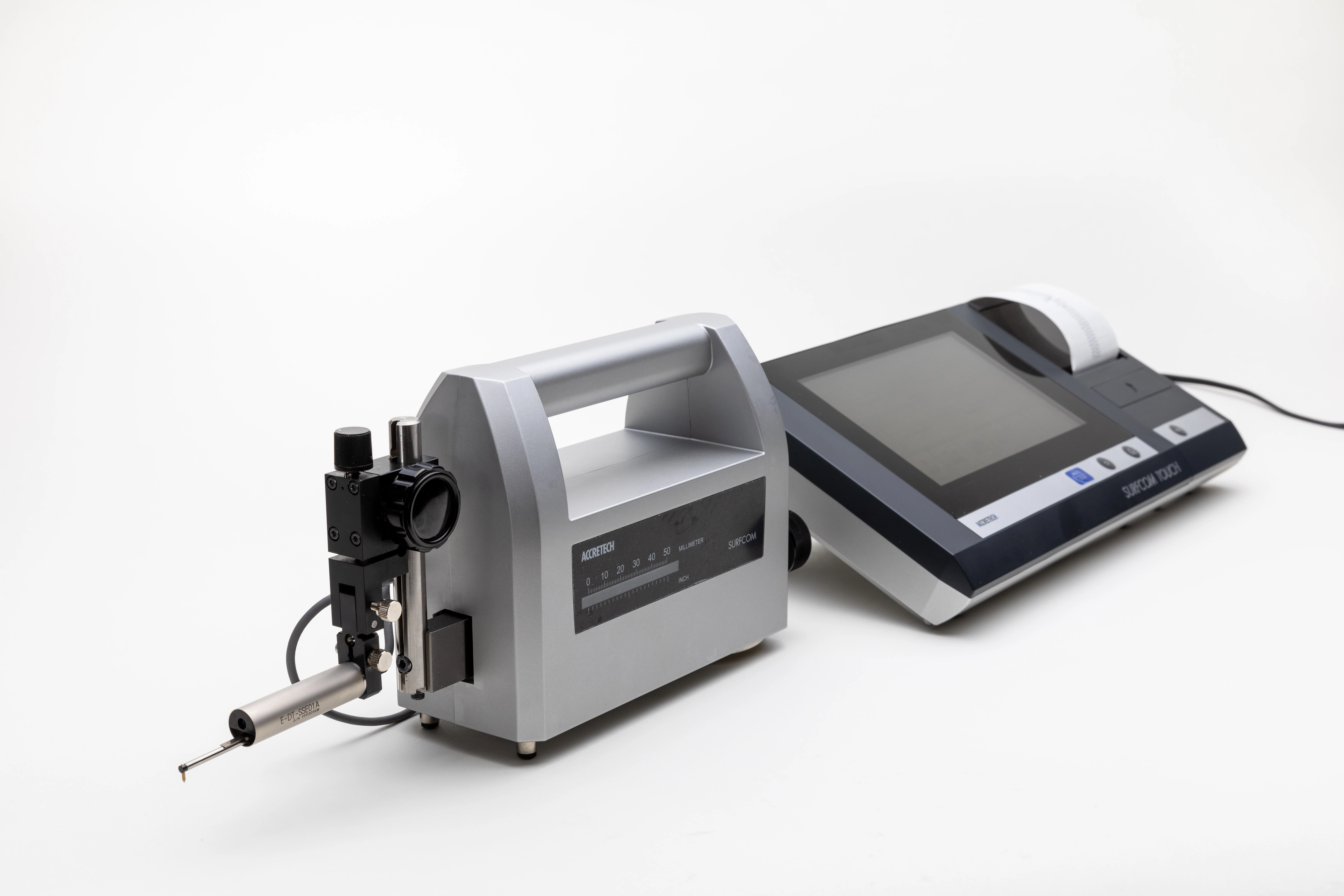

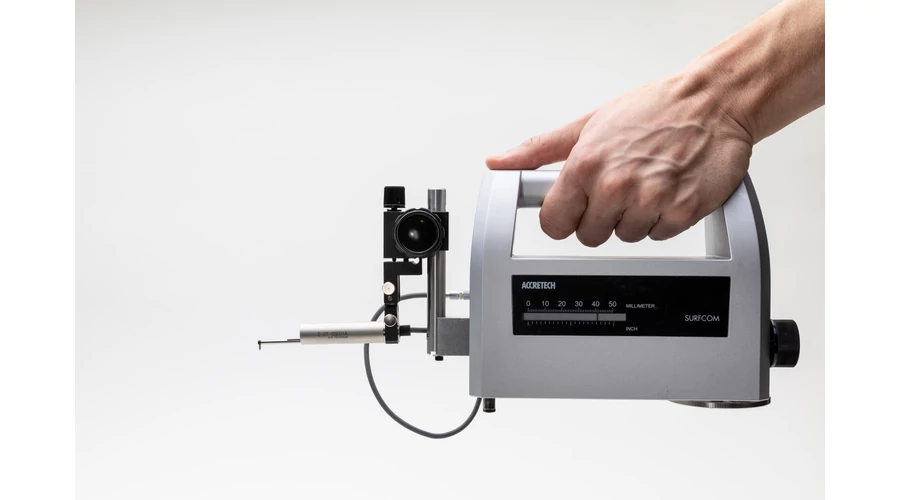

Kompakt, kitűnő teljesítményű tracing driver
A könnyű folytatásra kialakított hordozható, kompakt méretű tracing driver 50 mm-es X tengelyre jellemző mérési tartománnyal, 0,3 µm-es/50 mm-es egyenességi
pontossággal és 50 mm-es függőleges detektormozgásterjedelemmel rendelkezik. Az állandó sebesség mellett végzett biztonságos pozicionálás a tracing driver
X irányú működtetésével lehetséges az erősítő képernyőjéről.

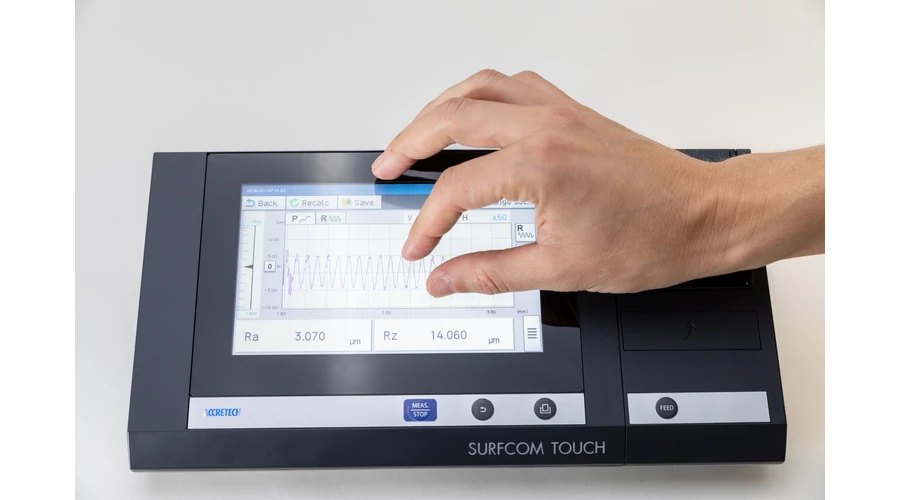

Intuitív és könnyen használható képernyő a kondícióbeállítás, kalibrálás, mérés és elemzés számára
7 hüvelyk széles érintőpanellel és könnyen használható
új felülettel ellátott erősítő még jobb kezelhetőséget biztosít.
A könnyű kezelés szükségtelenné teszi az utasítások használatát.
Az USB-/micro USB-portok az alapkivitel részei
15 mérési feltétel és 20 mérési eredmény tárolható a SURFCOM TOUCH erősítőn. A további feltételek és eredmények tárolása úgy oldható meg, ha a felhasználó USB memóriát csatlakoztat a szabványos USB-porthoz.
Az erősítő micro USB-porttal is fel van szerelve. A mérési adatok továbbíthatók az USB-kábellel csatlakoztatott számítógépre, továbbá egyszerű vizsgálati jelentés is készíthető a mellékelt SupportWare II szoftverrel.
A mérési eredmények gyorsan kinyomtathatók
A speciális nyomtató lehetőséget biztosít a mérési eredmények gyors kinyomtatására. Természetesen az erősítőn vagy az USB-memóriában tárolt mérési adatok bármelyike megjeleníthető nyomtatásban.
Leírás és Paraméterek
Z tengelyre jellemző bővített mérési tartomány 800-tól 1000 µm-ig (25%-os növekedés)
A kiemelkedő teljesítményű, 1000 µm-es mérési tartománnyal és 0,0001 µm-es minimális felbontású Z tengellyel rendelkező érzékelő széles tartományú, nagy
felbontású csúsztatásmentes mérést tesz lehetővé. A mérési tartomány így nem mérlegelendő szempont. A sík felületek mellett a hullámos – például lépcsőzetes vagy gömbölyű – felszínek érdessége vagy hullámossága is egy letapogatással kiértékelhető. A mérés előtti szintezés és nullázás szintén könnyen végrehajtható.
Kompakt, kitűnő teljesítményű tracing driver
A könnyű folytatásra kialakított hordozható, kompakt méretű tracing driver 50 mm-es X tengelyre jellemző mérési tartománnyal, 0,3 µm-es/50 mm-es egyenességi
pontossággal és 50 mm-es függőleges detektormozgásterjedelemmel rendelkezik. Az állandó sebesség mellett végzett biztonságos pozicionálás a tracing driver
X irányú működtetésével lehetséges az erősítő képernyőjéről.
Intuitív és könnyen használható képernyő a kondícióbeállítás, kalibrálás, mérés és elemzés számára
7 hüvelyk széles érintőpanellel és könnyen használható
új felülettel ellátott erősítő még jobb kezelhetőséget biztosít.
A könnyű kezelés szükségtelenné teszi az utasítások használatát.
Az USB-/micro USB-portok az alapkivitel részei
15 mérési feltétel és 20 mérési eredmény tárolható a SURFCOM TOUCH erősítőn. A további feltételek és eredmények tárolása úgy oldható meg, ha a felhasználó USB memóriát csatlakoztat a szabványos USB-porthoz.
Az erősítő micro USB-porttal is fel van szerelve. A mérési adatok továbbíthatók az USB-kábellel csatlakoztatott számítógépre, továbbá egyszerű vizsgálati jelentés is készíthető a mellékelt SupportWare II szoftverrel.
A mérési eredmények gyorsan kinyomtathatók
A speciális nyomtató lehetőséget biztosít a mérési eredmények gyors kinyomtatására. Természetesen az erősítőn vagy az USB-memóriában tárolt mérési adatok bármelyike megjeleníthető nyomtatásban.
| Mérési tartomány Z irány | ±500 µm |
| Mérési tartomány X irány | 50mm |
| Értékelés hossza | 0,1–50 mm |
| Értékelés pontossága | 0,3 µm/50 mm |
| Függőleges detektormozgás-terjedelem | 50 mm |
| Mérési sebesség | 0,15, 0,3, 0,6, 1,5, 3/0,05, 0,1, 0,2, 0,5, 1 mm/s (átkapcsoló) |
| Érzékelés típusa | Differenciális induktancia |
| Mérési mód | Csúsztatásmentes/csúsztatott (választható) |
| Z irányú felbontás | 0,0001 µm/±40 µm, 0,00125 µm/±500 µm |
| Mérőtapintó(alaptartozék) | |
| Modell | DM43801 |
| Mérési erő | 0,75 mN |
| Sugár | rcsúcs = 2 µm |
| Szög | 60°-os kúp |
| Anyag | Gyémánt |
| Számítási szabványok | Megfelel a következőknek JIS2013/2001, JIS1994, JIS1982, ISO1997/2009, ISO13565, DIN1990, ASME2002/2009, ASME1995, CNOMO |
| Profil görbe | Pa, Pq, Pp, Pv, Pc, PSm, PΔq, PPc, Psk, Pku, Pt, Pmr(c), Pmr, Pδc, Rz82, TILTA, AVH, Hmax, Hmin, AREA, Rmax, Rz, Sm, Δa, Δq, λa, λq, Lr, Rsk, Rku, Rk, Rpk, Rvk, Mr1, Mr2, Vo, K, tp, tp2, Hp |
| Érdesség görbe | Ra, Rq, Rz, Rv, Rc, Rt, RSm, RΔq, Rsk, Rku, Rmr(c), Rmr, Rδc, Rz94, R3z, RΔa, Rλa, Rλq, Ry, Lr, Sm, S, tp, tp2, PC, RPc JIS, RPc ISO, RPc EN, Pc, PPI, Rp, Rmax, |
| Rz.I, RS, Rmr2, Mr1, Mr2, Rpk, Rvk, Rk, Vo, K, A1, A2, Rpm, Δa, Δq, Htp | |
| Hullámossági profilgörbe | Wa, Wq, Wt, Wp, Wv, WSm, WPc, Wsk, Wmr(c), Wmr, Wδc, Wz, Wc, Wku, WΔq, WEM, WEA, WE-a, WE-q, WE-p, WE-v, WE-Sm, WEC-q, WEC-m, WEC-p, WEC-v, WEC-Sm |
| Motívumgörbe | R, Rx, AR, W, Wx, AW, Rke, Rpke, Rvke, NCRX, NR, CPM, SR, SAR, Wte, NW, SAW, SW, Mr1e, Mr2e, Vo, K |
| Értékelési görbe | Profilgörbe, érdességi görbe, szűrt hullámossági görbe, hullámossági profilgörbe, ISO13565 speciális érdességi görbe, érdességi motívumgörbe, hullámossági motívumgörbe, első hullámossági burkológörbe, gördülőkör hullámossági görbéje |
| Jellegdiagram | Abbot-görbe, amplitúdósűrűség-függvény, teljesítménydiagram |
| Szűrő típusa | Gauss, 2RC (fáziskompenzációs), 2RC (nem fáziskompenzációs) |
| Cut-off érték | λc 0,08, 0,25, 0,8, 2,5, 8, 25 mm / Nincs, 2,5, 8, 25 µm |
| Kijelző | 7 hüvelykes, színes folyadékkristályos érintőpanel |
| Adatkimenet | USB-csatlakozók USB-memória számára:2 db (nyomtató nélküli modell), 1 db (nyomtatóval ellátott modell), Micro USB-csatlakozó USB kommunikációhoz:1 db |
| Nyomtatókimenet | Alapfunkció a nyomtatóval ellátott, és választható a nyomtatóval nem rendelkező modellek esetén (külső nyomtatóegység)/ |
| Hőnyomtatás papírszélessége | 58 mm (rögzítési szélesség:48 mm) |
| Nyelvek | Japán, angol, kínai , koreai, thai, maláj, vietnami, indonéz, német, francia, olasz, cseh, lengyel, magyar, török, svéd, holland, spanyol, portugál |
| Energiaellátás töltés | Beépített akkumulátor (AC-adapterrel töltendő), töltési időtartam:3 óra (teljesen feltöltve körülbelül 600 mérés végezhető) |
| Energiaellátás | 100–240 V ±10%, 50/60 Hz, egyfázisú váltóáram |
| Energiafogyasztás | 80 VA |
| Alaptartozékok | Érdességi mintapéldány (E-MC-S24C) érintőtoll , (nyomtatópapír a nyomtatóval ellátott modellek esetén), kezelési utasítás |
