Mérőmikroszkóp WM1 250 CNC

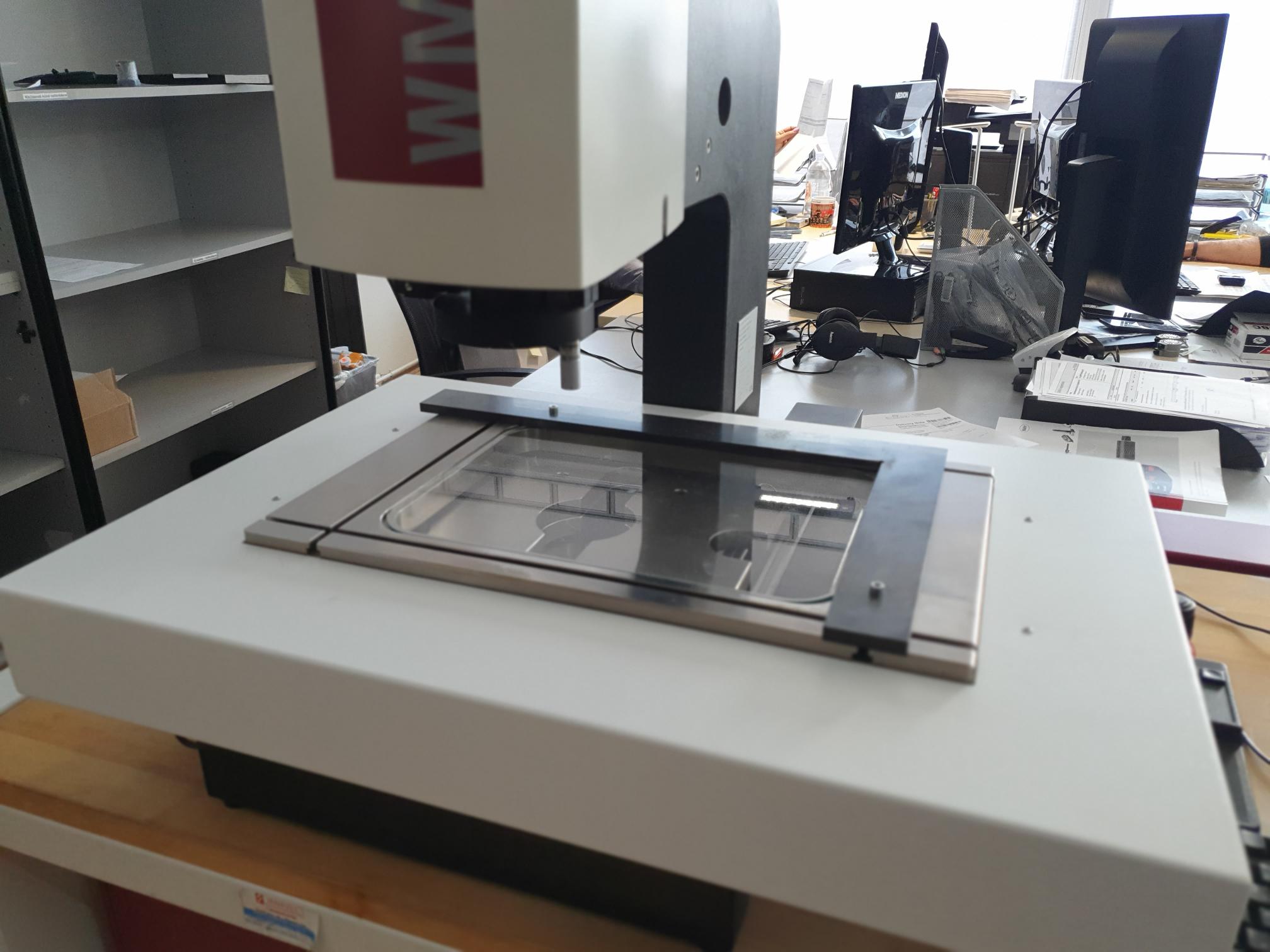

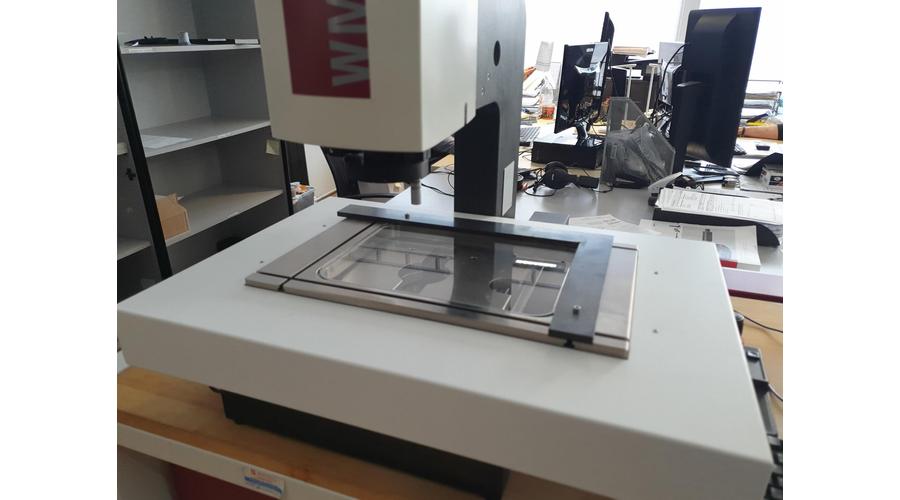

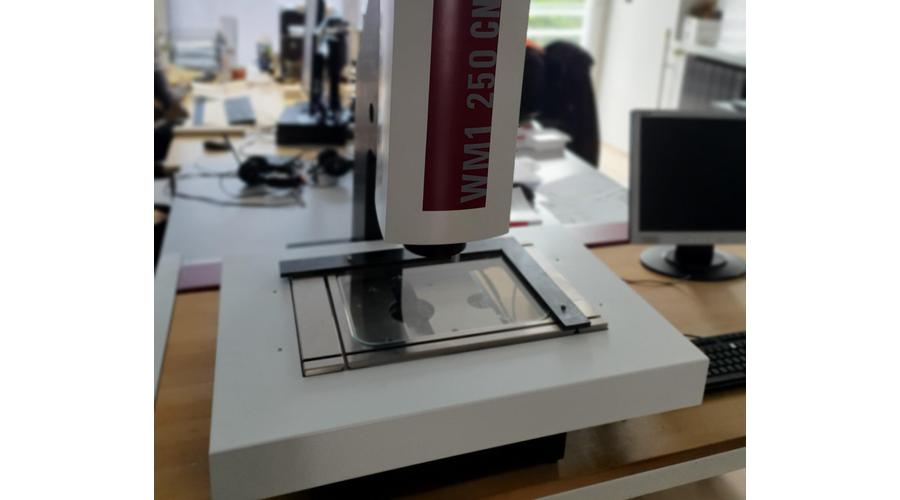

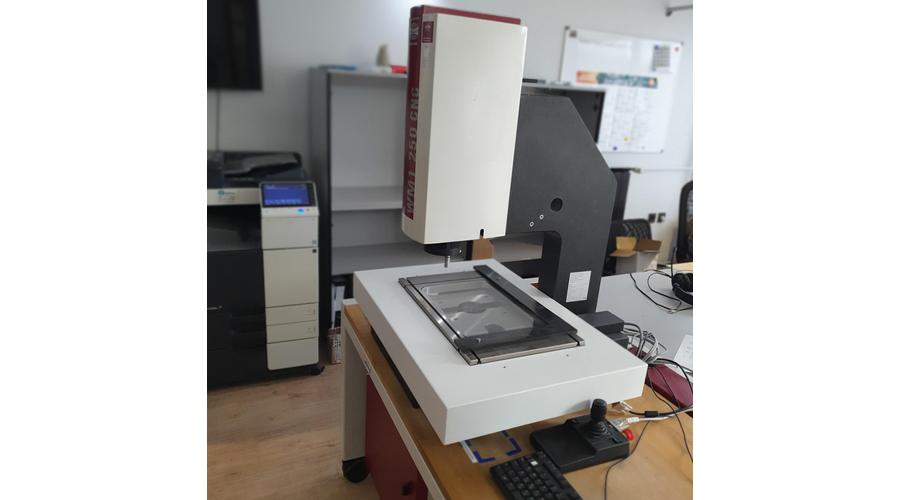

Használt Dr. Schneider WM1 250 CNC mérőmikroszkóp

​Csúcskategóriás optikai és taktilis mérőgép CNC vezérléssel

A mérőmikroszkóp megrendelés esetén teljes átvizsgálás, kalibrálás

és a számítógép felújítása után kerül átadásra.

https://toolimpex.com/docs/wm1-sorozat-meromikroszkop.pdf

Nagy pontosságú, masszív gránitbázis

·        Diódával létrehozott átmenő fény

         (Nincs szükség fényforrás cserére)

·        Magasságállítás 200 mm-es elmozdulással

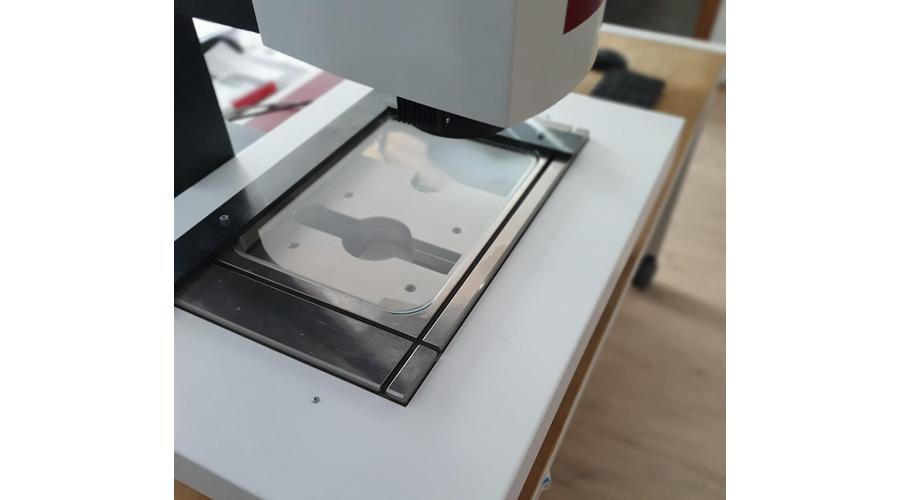

Precíziós mérőfelület

·        Mérési tartomány:250 x 125 mm

·        Tárgyasztal méret: 520 x 325 mm

·        Munkadarab súly max. 20 kg

·        4 db T-horony

·        X-Y mozgatás a tűcsapágyakkal,

·        Felület kemény bevonattal

·        Optoelektronikus mérőléc korrekciózási lehetőséggel

·        Felbontás: X, Y és Z 0,0001 mm

Hosszmérési eltérés

        E1 = (1,9+L/100)µm,Linmm

        E2 = (2,9 + L/100) µm, Lin mm

        E1Z = (3,9 + L/100)µm,Lin mm

       Környezeti feltételek 20°C ±1 K,

       Hőmérsékleti együttható Mh =0,5 K/h

       ß=1,5 x = objektív 1,5x (képmező 4 x 3 mm),

       kisebb képmezővel (3 x, 5 x,) nagyobb pontosság lehetséges

Nagyítás 1.5x

·        képmező kb. 4 x 3mm

·        munkatávolság 76mm

Digital mérőskálák az összes tengelyen,

·        mm felbontás elektronikus hibakorrekció

Diódás telecentrikus átmenő fény

·        hosszú élettartam, nincs szükség fényforrás cserére

Szervomotoros CNC vezérlés 3 tengelyre

·        Manuális üzemmódban joystick segítségével a tengelyek

         2 sebeséggel (lassú és gyors) mozgathatóak.

Lézerdióda pozícionáló segédként.

Szektoros LED felsőfény

·        56 fehér LED’s két koncentrikus körben

·        1 gyűrű és 4 szektor, külön kapcsolható és dimmelhető

Operációs rendszer:

           Windows

Mérő- és kiértékelő szoftver 3D „SAPHIR"

·        Manuális képkiértékelő modullal és háromtengelyes digitális kijelzéssel

·        Megjelenítés: 0.0001 mm X, Y és Z Windows bázisú prezentáció

·        A mérendő geometriájának optimalizált észlelési folyamata érdekében.

       Pixelpótlási algoritmusok javítják a kijelzett kép felbontását.

·        Különböző szűrési funkció érhető el a felsőfény üzemmódban.

Tanuló programozás

·        Programozói nyelv ismerete szükségtelen

·        A mérőprogramok érthető szövegfa elrendezésben jeleníthetőek meg.

·        Programok szerkeszthetőek, tesztelhetőek

·        Fény- és kamerabeállítások automatikus mentése

Grafikus megjelenítés

Mért elemek pontként vagy elemként jeleníthető meg, a rajznak megfelelően.

Ez a rajz dimenzionálható a CAD funkcióival és grafikus protokollként használható.

CAD-fájl

·        CAD fájlok (DXF) beolvasása.

·        A mért jellemzők, mint pont, vonal és kör a mesterrajzon kerül megjelenítésre,

       így a láthatóvá válnak a különbségek vagy egyezőségek.

       (ez nem az opcionálisan válaszható Best Fit)

Ez a modul szükséges az offline programozáshoz és a Best Fit-hez.

Számítások, elemzések

távolságok, szögek, metszéspontok, forma- és helyzettűrések,

például négyszögletesség, párhuzamosság, kerekség, egyenesség,

körkörösség, síklaposság stb.

Jegyzőkönyvek, adatkimenetek, interfészek

·        Numerikus protokoll a beállított és valós értékek összehasonlításával

·        Grafikus protokoll,

·        Kezdeti minta vizsgálati jegyzőkönyve a VOA szabványai szerint

A mért értékek különböző formátumokban továbbíthatók más rendszerekhez

• OS-Stat

• Excel

CCD fekete-fehér kamera

·        1,4 megapixel legnagyobb felbontás
